Hướng dẫn tụ điện tan chảy: Nguyên nhân, mẹo phòng ngừa và sửa chữa hiệu quả

Những tụ điện tan chảy là gì và tại sao chúng lại quan trọng

Tụ điện tan chảy là các tụ điện đã biến dạng vật lýThì rò rỉ hoặc tan chảy một phần do nhiệt quá mức, ứng suất điện hoặc quá tải kéo dài. Trong các mạch điện tử, các tụ điện lưu trữ và giải phóng năng lượng điện, nhiễu bộ lọc và ổn định điện áp. Khi chúng thất bại khi tan chảy, hậu quả có thể từ giảm hiệu suất đến hoàn toàn lỗi thiết bị.

Cách các tụ điện tan chảy xảy ra

Quá nóng : Nhiệt độ cao duy trì làm mềm hoặc biến dạng vỏ tụ điện, đặc biệt là trong các thiết bị thông gió kém.
Quá tải điện : Áp dụng điện áp trên giá trị định mức tăng tốc hệ thống sưởi bên trong và phân hủy vật liệu.
Căng thẳng kéo dài : Hoạt động liên tục gần công suất định mức tối đa rút ngắn tuổi thọ.

Dấu hiệu tiêu biểu của các tụ điện tan chảy

Vỏ phồng hoặc biến dạng
Nhựa tan chảy có thể nhìn thấy hoặc chất điện phân bị rò rỉ
Đốt các dấu gần các thiết bị đầu cuối tụ điện
Nginh hiệu bất thường, nhấp nháy hoặc không ổn định trong thiết bị

Tại sao tụ điện tan chảy vấn đề

An toàn điện : Các tụ điện tan chảy có thể ngắn mạch, gây ra tia lửa hoặc nguy cơ hỏa hoạn.
Độ tin cậy của thiết bị : Một tụ điện thất bại có thể làm mất ổn định toàn bộ mạch.
Chi phí sửa chữa : Bỏ qua các dấu hiệu sớm có thể dẫn đến thiệt hại trong các thành phần xung quanh.

So sánh tham số tụ điện: khỏe mạnh so với tan chảy

Tham số	Tụ điện khỏe mạnh	Tụ điện tan chảy (hư hỏng)
Điện dung (Tiếtf)	Trong vòng 10% giá trị định mức	Thường giảm 20 %80% hoặc mạch mở
Kháng sê -ri tương đương (ESR)	Thấp (theo biểu dữ liệu)	Cao hơn đáng kể, gây ra sự tích tụ nhiệt
Rò rỉ dòng điện	Tối thiểu, trong spec	Rò rỉ quá mức hoặc ngắn mạch
Ngoại hình vật lý	Đỉnh phẳng, vỏ sạch	Vỏ bị phồng, bị cong vênh hoặc tan chảy
Nhiệt độ hoạt động	Ở dưới mức tối đa định mức (ví dụ: 85 ° C)	Vượt quá xếp hạng, thường> 100 ° C

Hiểu các tụ điện tan chảy: Nguyên nhân, phòng ngừa và giải pháp

Tụ điện tan chảy là một điểm thất bại phổ biến trong các mạch điện tử, thường được gây ra bởi nhiệt quá mức, ứng suất điện áp hoặc các yếu tố môi trường. Để mở rộng tuổi thọ của các thiết bị điện tử và ngăn chặn việc sửa chữa tốn kém, điều quan trọng là phải hiểu tại sao các tụ điện tan chảy, làm thế nào để ngăn chặn nó và những giải pháp nào có sẵn.

Nguyên nhân của các tụ điện tan chảy

Quá nóng vì thông gió kém : Dòng khí hạn chế bên trong các thiết bị có thể khiến nhiệt tích tụ, làm mềm vỏ tụ điện. Hoạt động kéo dài trong môi trường trên 40 ° C tăng tốc suy thoái.
Vượt quá xếp hạng điện áp : Áp dụng điện áp vượt ra ngoài tụ điện tăng mức tối đa làm tăng căng thẳng bên trong, dẫn đến dòng rò quá mức và hệ thống sưởi cục bộ.
Dòng gợn cao : Dòng điện gợn ngoài giới hạn định mức tạo ra nhiệt bổ sung, phổ biến trong các mạch cung cấp năng lượng thiếu lọc thích hợp.
Suy thoái vật chất theo thời gian : Làm khô điện phân, phân hủy cách nhiệt và thiệt hại dấu ấn có thể gây ra sự nóng chảy dưới tải.

Phòng ngừa các tụ điện tan chảy

Hành động phòng ngừa	Phạm vi tham số được đề xuất
Duy trì nhiệt độ môi trường	Giữ dưới 40 ° C cho các thiết bị điện tử nói chung, 25 ° C ưa thích
Điện áp	Hoạt động ở mức 70 Ném80% điện áp định mức
Ripple Quản lý hiện tại	Giữ dòng Ripple trong vòng 80% giá trị định mức
Thông gió đầy đủ	Sử dụng quạt hoặc lỗ thông hơi để đảm bảo luồng không khí xung quanh các thành phần
Kiểm tra định kỳ	Kiểm tra điện dung, ESR và ngoại hình vật lý hàng năm

Giải pháp cho các tụ điện tan chảy

Kiểm tra và chẩn đoán : Sử dụng đồng hồ vạn năng hoặc đồng hồ ESR để xác nhận hiệu suất và kiểm tra các thiệt hại nhiệt xung quanh.
Loại bỏ an toàn : Xả toàn bộ tụ điện trước khi hoang dã; Tránh quá nóng PCB.
Thay thế : Chọn tụ điện có xếp hạng điện áp và nhiệt độ bằng hoặc cao hơn, với dung sai dòng điện gợn cao hơn cho các mạch điện.
Xác thực sau sửa chữa : Kiểm tra độ ổn định điện áp và triệt tiêu gợn, giám sát nhiệt độ trong quá trình hoạt động sớm.

Cách chẩn đoán các tụ điện tan chảy một cách hiệu quả

Chẩn đoán tụ điện tan chảy Yêu cầu kiểm tra trực quan và kiểm tra điện để xác nhận suy thoái hiệu suất. Phát hiện sớm có thể ngăn ngừa thiệt hại mạch tiếp theo và giảm chi phí sửa chữa.

Bước 1: Kiểm tra trực quan

Kiểm tra biến dạng vật lý : Ngọn phình, vỏ cong vênh, hoặc nhựa tan chảy cho thấy quá nóng.
Tìm kiếm rò rỉ hoặc đốt cháy : Các khu vực điện giải bị rò rỉ hoặc tối tăm cho thấy sự cố nghiêm trọng.
Đánh giá các thành phần gần đó : Nhiệt từ một tụ điện tan chảy có thể làm hỏng điện trở, điốt hoặc ICS.

Bước 2: Thử nghiệm điện

Đo điện dung : So sánh giá trị đo được với điện dung định mức. Giảm vượt quá 20% là một dấu hiệu của sự suy giảm.
Kiểm tra điện trở loạt tương đương (ESR) : ESR cao tăng phát sinh nhiệt và giảm hiệu quả.
Rò rỉ kiểm tra hiện tại : Rò rỉ quá mức cho thấy sự cố nội bộ.

Bước 3: Trong mạch trong mạch so với kiểm tra ngoài mạch

Trong mạch : Nhanh hơn, nhưng các thành phần khác có thể ảnh hưởng đến việc đọc.
Ngoài mạch : Chính xác hơn, được khuyến nghị cho các mạch quan trọng.

So sánh tham số chẩn đoán

Tham số	Phạm vi giá trị tụ điện lành mạnh	Chỉ định tụ điện/bị hư hỏng
Độ lệch điện dung	Trong vòng 10% giá trị định mức	Giảm 20 %80% hoặc đọc không ổn định
ESR (Kháng sê -ri tương đương)	Thấp (mỗi bảng dữ liệu, thường <0,1Ω đối với các loại điện áp thấp)	Cao hơn nhiều lần so với bình thường
Rò rỉ dòng điện	Tối thiểu, trong phạm vi microamp được xếp hạng	Vượt quá giá trị định mức, có thể gây ra nóng
Tình trạng thể chất	Vỏ trơn, không phình hoặc tan chảy	Phình ra, các đốm tan chảy hoặc rò rỉ điện giải
Nhiệt độ hoạt động	Trong giới hạn định mức (ví dụ: ≤85 ° C hoặc ≤105 ° C)	Nhiệt độ thường xuyên ở trên

Bước 4: Xác nhận lỗi

Nếu cả kiểm tra vật lý và điện xác nhận bất thường, hãy thay thế tụ điện.
Đối với các trường hợp biên giới, theo dõi nhiệt độ trong quá trình hoạt động để bắt các xu hướng thất bại sớm.

Mẹo phòng ngừa để tránh các tụ điện tan chảy

Ngăn chặn tụ điện tan chảy là điều cần thiết để đảm bảo sự ổn định, an toàn và tuổi thọ của các hệ thống điện tử. Bằng cách kiểm soát các điều kiện hoạt động, lựa chọn các thành phần chất lượng và theo các thực tiễn tốt nhất, bạn có thể giảm đáng kể nguy cơ thất bại tụ điện.

1. Sử dụng các tụ điện chất lượng cao

Chọn tụ điện từ các nhà sản xuất đáng tin cậy là bước đầu tiên để phòng ngừa. Với hơn 40 năm kinh nghiệm, Jiande Antai Power Tụ điện Công ty . chuyên về Đang sưởi ấm và tụ điện , Tụ lọc DC , Và tụ điện cao thế . Các sản phẩm được chứng nhận ISO9001 và CE của họ đảm bảo hiệu suất nhất quán trong các điều kiện đòi hỏi.

2. Duy trì nhiệt độ hoạt động an toàn

Giữ nhiệt độ môi trường dưới 40 ° C cho hầu hết các ứng dụng; Lý tưởng nhất là khoảng 25 ° C.
Sử dụng tản nhiệt, quạt làm mát hoặc lỗ thông gió để cải thiện sự tản nhiệt.
Tránh đặt tụ điện gần các thành phần nhiệt cao.

3. Điện áp và dòng điện Derating

Hoạt động tụ điện tại 70 trận80% điện áp định mức tối đa của chúng cho tuổi thọ kéo dài.
Giữ dòng Ripple trong 80% công suất định mức Để ngăn chặn hệ thống sưởi bên trong.

4. Bảo trì và kiểm tra thường xuyên

Thực hiện kiểm tra hàng năm cho điện dung, ESR và điều kiện thể chất .
Thay thế các tụ điện hiển thị các giá trị phình, nóng chảy hoặc ESR cao trước khi xảy ra tổng thất bại.

5. Bảo vệ môi trường

Tránh tiếp xúc với độ ẩm, khí ăn mòn hoặc tích tụ bụi.
Đối với môi trường có độ ẩm cao, hãy sử dụng các tụ điện với thiết kế chống ẩm.

Hướng dẫn thông số kỹ thuật để phòng ngừa

Yếu tố phòng ngừa	Phạm vi / Thực hành được đề xuất	Lợi ích
Nhiệt độ môi trường	≤40 ° C (tốt nhất là 25 ° C)	Giảm căng thẳng nhiệt
Điện áp	Hoạt động ở mức 70 Ném80% điện áp định mức	Mở rộng cuộc sống dịch vụ
Điều khiển dòng điện gợn	≤80% dòng gợn định mức	Ngăn chặn hệ thống sưởi bên trong
Giám sát ESR	Giữ ESR trong thông số kỹ thuật dữ liệu	Duy trì hiệu quả
Khoảng thời gian kiểm tra	Ít nhất một lần mỗi năm	Phát hiện các dấu hiệu thất bại sớm

Jiande Antai Power Tụ điện Công ty . không chỉ cung cấp các tụ điện hiệu suất cao mà còn cung cấp Giải pháp tùy chỉnh cho nhu cầu công nghiệp cụ thể. Với thiết bị sản xuất tiên tiến, nguyên liệu thô nhập khẩu và nhóm R & D lành nghề, công ty đảm bảo các sản phẩm của mình đáp ứng các tiêu chuẩn an toàn và chất lượng cao nhất. Bằng cách kết hợp lựa chọn thành phần chất lượng với thực tiễn sử dụng thích hợp, bạn có thể ngăn chặn hiệu quả các tụ điện tan chảy và đảm bảo độ tin cậy của hệ thống dài hạn.

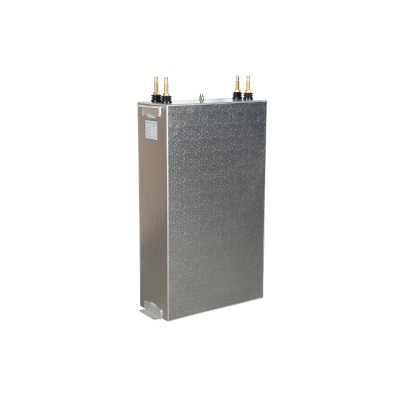

Lò đốt cảm ứng 4.0kV 600Hz Nước tụ điện làm mát
