Hướng dẫn toàn diện về các tụ điện phim DC: Lựa chọn, ứng dụng và lợi thế

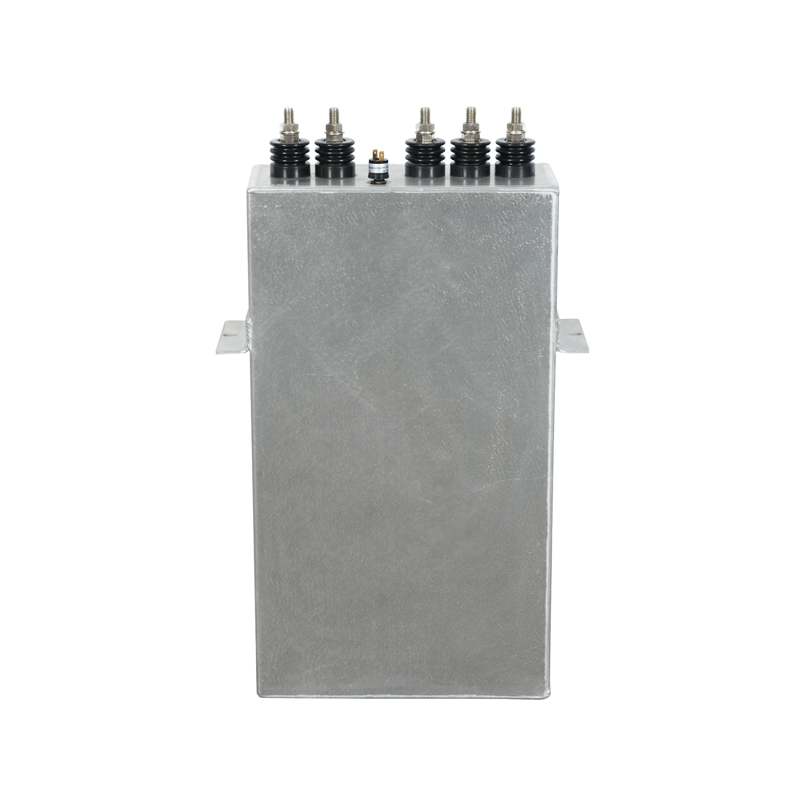

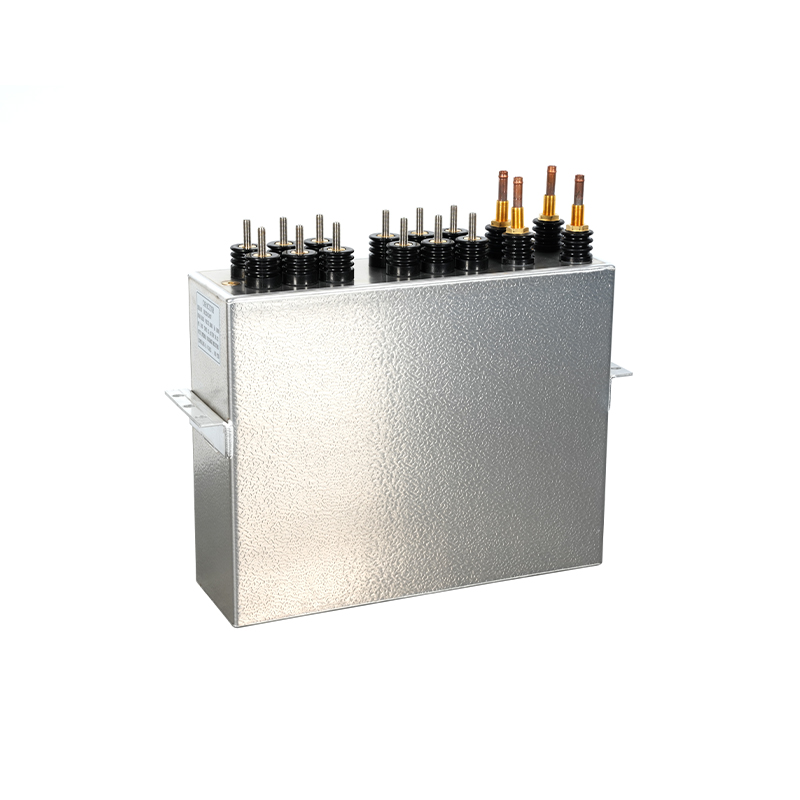

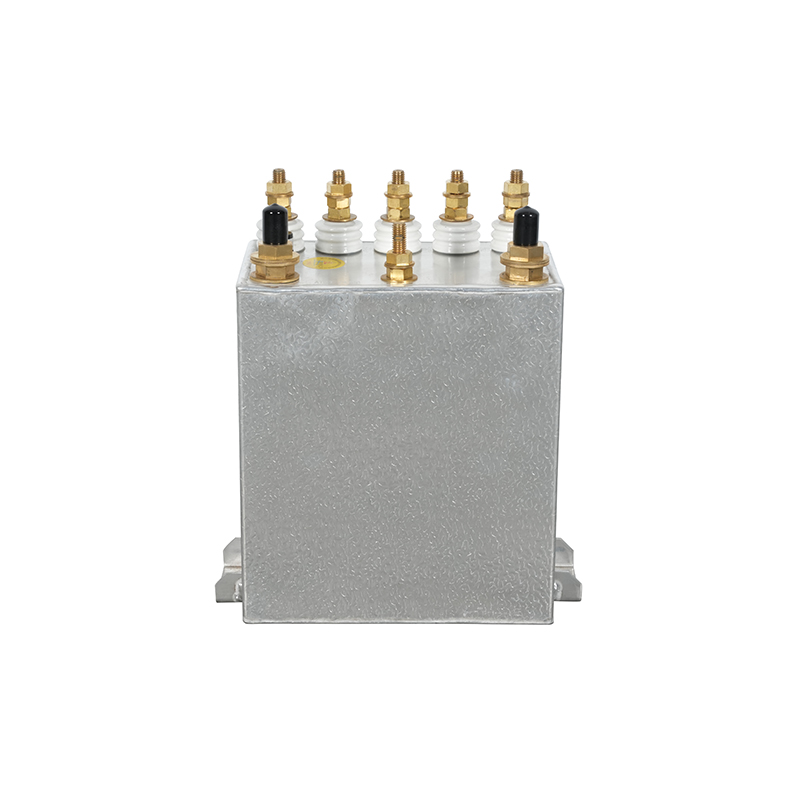

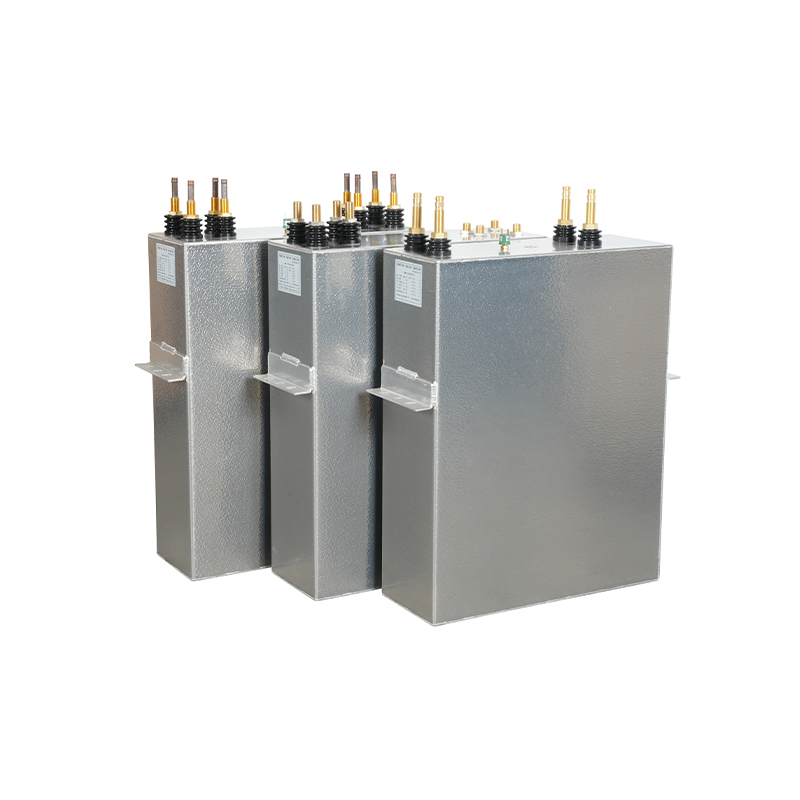

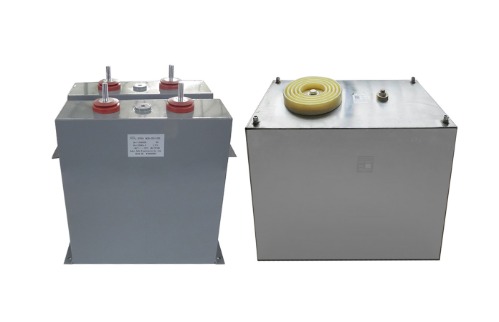

Hiểu các tụ điện phim DC và chức năng cốt lõi của chúng

Các tụ điện phim DC đại diện cho một loại quan trọng của các thành phần điện tử thụ động được thiết kế đặc biệt để sử dụng trong các mạch dòng điện trực tiếp (DC). Không giống như các đối tác điện phân của chúng, các tụ điện này sử dụng một màng nhựa mỏng làm vật liệu điện môi của chúng, được kim loại hóa tỉ mỉ hoặc được trang bị các điện cực lá. Việc xây dựng cơ bản này là nguồn gốc của sự ổn định, độ tin cậy và các đặc điểm điện xuất sắc của chúng. Chúng không thể thiếu trong một loạt các ứng dụng, từ việc lọc và triệt tiêu tiếng ồn đến lưu trữ năng lượng và các mạch hợm hĩnh. Thuật ngữ Nhà máy sản xuất tụ điện phim DC Biểu thị một cơ sở sản xuất chuyên dụng dành riêng cho kỹ thuật chính xác và chế tạo các thành phần này, tập trung vào kiểm soát chất lượng nghiêm ngặt để đáp ứng các yêu cầu đòi hỏi của các thiết bị điện tử hiện đại. Hiểu các tính chất nội tại của các tụ điện này là bước đầu tiên để tận dụng tiềm năng đầy đủ của chúng trong bất kỳ thiết kế nào.

Thuộc tính điện chính

Hiệu suất của một tụ điện phim DC được xác định bởi một số tính chất điện chính mà các kỹ sư phải xem xét cẩn thận trong quá trình lựa chọn. Các tham số này ảnh hưởng trực tiếp đến cách các tụ điện sẽ hoạt động trong một mạch và liệu nó sẽ thực hiện chức năng dự định của nó một cách hiệu quả trong toàn bộ tuổi thọ hoạt động của nó.

• Giá trị điện dung và dung sai: Điều này cho thấy lượng năng lượng điện mà tụ điện có thể lưu trữ. Tụ điện phim có sẵn trong một loạt các giá trị, điển hình là từ picofarads (PF) đến microfarads (μf). Dung sai xác định độ lệch cho phép so với giá trị điện dung danh nghĩa đã nêu, thường chặt chẽ đối với các loại phim (ví dụ: ± 1%, ± 5%).
• Điện áp định mức (điện áp làm việc DC): Đây là điện áp DC liên tục tối đa có thể được áp dụng cho tụ điện mà không gặp phải sự cố. Điều quan trọng là chọn một tụ điện có xếp hạng điện áp vượt quá điện áp dự kiến ​​tối đa trong mạch, bao gồm mọi quá độ hoặc gai, để đảm bảo độ tin cậy dài hạn.
• Hệ số phân tán (DF) hoặc tan Δ: Tham số này đo lường sự mất năng lượng vốn có trong tụ điện. Một yếu tố phân tán thấp hơn luôn luôn mong muốn, vì nó cho thấy hiệu quả cao hơn và ít tự làm nóng hơn, điều này đặc biệt quan trọng trong các ứng dụng tần số cao hoặc công suất cao.
• Điện trở cách nhiệt (IR): Điều này đo lường điện trở của vật liệu điện môi đối với dòng rò. Một sức đề kháng cách nhiệt cao là một dấu hiệu của các tụ điện phim chất lượng, đảm bảo mất năng lượng tối thiểu thông qua rò rỉ theo thời gian.
• Điện trở loạt tương đương (ESR): Mặc dù thường rất thấp trong các tụ điện phim, ESR là điện trở hiệu quả theo chuỗi với tụ điện chiếm tất cả các tổn thất. ESR thấp là rất quan trọng đối với các ứng dụng liên quan đến dòng gợn cao, chẳng hạn như trong việc chuyển đổi nguồn điện.

Chọn tụ điện phim DC phù hợp cho dự án của bạn

Chọn tụ điện phim DC tối ưu là một quá trình sắc thái vượt ra ngoài chỉ đơn giản là phù hợp với điện dung và xếp hạng điện áp. Nó liên quan đến sự hiểu biết sâu sắc về môi trường của ứng dụng, ứng suất điện và kỳ vọng hiệu suất. Một sai lầm trong lựa chọn có thể dẫn đến thất bại sớm, trục trặc mạch hoặc hoạt động không hiệu quả. Do đó, một cách tiếp cận có hệ thống là bắt buộc, cân nhắc những lợi thế và hạn chế của các màng điện môi khác nhau so với nhu cầu cụ thể của dự án. Phần này sẽ hướng dẫn bạn thông qua các yếu tố ra quyết định quan trọng, giúp bạn điều hướng quá trình lựa chọn một cách tự tin và đảm bảo rằng thành phần bạn chọn không chỉ phù hợp với sơ đồ mà còn vượt trội trong hoạt động trong thế giới thực của nó.

So sánh các loại phim điện môi phổ biến

Loại màng nhựa được sử dụng làm điện môi là sự khác biệt chính giữa các tụ điện màng DC khác nhau. Mỗi vật liệu cung cấp một bộ đánh đổi duy nhất giữa chi phí, kích thước, tính chất điện và độ ổn định nhiệt độ. Bảng dưới đây cung cấp một cái nhìn tổng quan so sánh về các bộ phim điện môi phổ biến nhất được sử dụng trong ngành. So sánh này là điều cần thiết để đưa ra một lựa chọn sáng suốt, vì điện môi chỉ ra hành vi cơ bản của tụ điện.

Bảng dưới đây phác thảo sự khác biệt chính giữa polyester (PET), polypropylen (PP), polyetylen naphthalate (PEN) và polyphenylen sulfide (PPS). Ví dụ, trong khi Polyester cung cấp sự cân bằng tốt về chi phí và hiệu suất cho các ứng dụng DC đa năng, polypropylen vượt trội hơn đối với sử dụng tần số cao và công suất cao do hệ số phân tán cực kỳ thấp. Ngược lại, polyetylen naphthalate cung cấp độ ổn định nhiệt độ tốt hơn polyester, làm cho nó phù hợp cho môi trường đòi hỏi khắt khe hơn.

So sánh chi tiết này cho thấy rằng không có điện môi "tốt nhất" duy nhất; Sự lựa chọn hoàn toàn phụ thuộc vào ứng dụng. Hiểu các thuộc tính vật chất này là một khía cạnh cơ bản của công việc được thực hiện tại bất kỳ uy tín nào Nhà máy sản xuất tụ điện phim DC , trong đó trọng tâm là phù hợp với vật liệu phù hợp với nhu cầu của khách hàng.

Cân nhắc về môi trường và hoạt động

Ngoài các thông số kỹ thuật điện, môi trường vận hành vật lý đóng vai trò quan trọng trong tuổi thọ và độ tin cậy của tụ điện phim DC. Các yếu tố như nhiệt độ môi trường, độ ẩm, căng thẳng cơ học và điều kiện hàn phải được đánh giá tỉ mỉ.

• Phạm vi nhiệt độ: Mỗi tụ điện được đánh giá cho một phạm vi nhiệt độ hoạt động cụ thể. Điều quan trọng là đảm bảo rằng phạm vi này bao gồm cả nhiệt độ hoạt động ở trạng thái ổn định và bất kỳ gai nhiệt tiềm năng nào trong thiết bị. Tiếp xúc kéo dài với nhiệt độ ngoài xếp hạng sẽ rút ngắn đáng kể cuộc sống của thành phần.
• Độ ẩm và môi trường khắc nghiệt:
• Đối với các ứng dụng tiếp xúc với độ ẩm cao hoặc khí quyển ăn mòn, các tụ điện với sự đóng gói mạnh mẽ (ví dụ, lớp phủ nhựa epoxy, các trường hợp kim loại kín) là cần thiết để ngăn chặn sự xâm nhập của độ ẩm, có thể làm suy giảm các đặc tính điện môi và dẫn đến thất bại thảm hại.
• Sự mạnh mẽ về cơ học: Việc xây dựng tụ điện phải chịu được các rung động cơ học và sốc vốn có trong ứng dụng của nó. Ví dụ, các tụ điện trong các hệ thống ô tô hoặc hàng không vũ trụ đòi hỏi các khách hàng tiềm năng được thiết kế đặc biệt và xây dựng nội bộ để ngăn chặn sự phá vỡ.
• Yêu cầu dễ cháy: Trong các ứng dụng quan trọng về an toàn, các tụ điện có thể cần tuân thủ các xếp hạng dễ cháy cụ thể (ví dụ: UL 94 V-0) để ngăn chặn sự lan truyền của lửa trong trường hợp bị hỏng thành phần.

Giải quyết những cân nhắc này trả trước là rất quan trọng đối với Cách chọn tụ điện phim liên kết DC Đối với độ tin cậy dài hạn, đảm bảo thành phần được chọn sẽ hoạt động liên tục trong suốt tuổi thọ dự kiến ​​của sản phẩm cuối cùng.

Các ứng dụng chính và các trường hợp sử dụng trong các thiết bị điện tử hiện đại

Sự kết hợp độc đáo của các thuộc tính được cung cấp bởi các tụ điện phim DC làm cho chúng trở thành thành phần được lựa chọn trong một phổ đa dạng của các hệ thống điện tử. Khả năng xử lý điện áp cao, thể hiện tổn thất thấp và duy trì sự ổn định trong các điều kiện khác nhau mở ra các chức năng khó đạt được với các công nghệ tụ điện khác. Từ việc chuyển đổi và kiểm soát sức mạnh sang xử lý chính xác các tín hiệu, các tụ điện này đang âm thầm cho phép tiến bộ công nghệ trong các ngành công nghiệp. Phần này đi sâu vào các lĩnh vực ứng dụng quan trọng nhất, minh họa lý do tại sao sự hiểu biết sâu sắc về những cách sử dụng này là rất quan trọng đối với bất kỳ kỹ sư thiết kế hoặc chuyên gia mua sắm làm việc với Nhà máy sản xuất tụ điện phim DC .

Hệ thống chuyển đổi và cung cấp năng lượng

Có lẽ khu vực ứng dụng rộng lớn nhất cho các tụ điện phim DC nằm trong điện tử điện. Chúng là các thành phần cơ bản trong nguồn cung cấp năng lượng chế độ chuyển đổi (SMPS), bộ biến tần, bộ chuyển đổi và ổ đĩa động cơ. Trong các hệ thống này, chúng thực hiện một số chức năng quan trọng rất cần thiết cho hoạt động hiệu quả và ổn định.

• Tụ liên kết DC-Link: Trong các bộ biến tần và bộ chuyển đổi thay đổi DC thành AC hoặc sang điện áp DC khác, tụ điện liên kết DC được định vị giữa bộ chỉnh lưu và giai đoạn biến tần. Vai trò chính của nó là ổn định điện áp xe buýt DC bằng cách hấp thụ và cung cấp dòng điện gợn cao, do đó giảm thiểu dao động điện áp. Đây là một ứng dụng đòi hỏi đòi hỏi các tụ điện có ESR và ESL thấp để xử lý các dòng gợn cao mà không cần sưởi ấm quá mức.
• Lọc đầu vào/đầu ra: Tụ điện phim được sử dụng trên cả giai đoạn đầu vào và đầu ra của nguồn điện để lọc nhiễu điện từ (EMI) và nhiễu tần số cao. Điều này đảm bảo tuân thủ các quy định tương thích điện từ (EMC) và cung cấp năng lượng sạch cho các thành phần hạ nguồn nhạy cảm.
• Mạch snubber: Được sử dụng trên các thiết bị chuyển đổi như IGBTS và MOSFET, các tụ điện hơi bảo vệ các chất bán dẫn này bằng cách giới hạn tốc độ tăng của điện áp (DV/DT) và triệt tiêu các gai điện áp xảy ra trong quá trình chuyển đổi. Ứng dụng này đòi hỏi các tụ điện với các đặc tính tự phục hồi tuyệt vời và khả năng xử lý xung cao.

Quy trình lựa chọn cho Ứng dụng Tụ điện phim DC điện áp cao Trong điện tử công suất đặc biệt nghiêm ngặt, tập trung vào cường độ xung, xử lý hiện tại RMS và quản lý nhiệt để đảm bảo độ tin cậy không ngừng trong cơ sở hạ tầng quan trọng.

Các ứng dụng nâng cao và thích hợp

Ngoài các thiết bị điện tử công suất chính, các đặc điểm vượt trội của các tụ điện phim cho phép sử dụng chúng trong một số trường tiên tiến và thích hợp trong đó hiệu suất không thể bị xâm phạm.

Hệ thống năng lượng tái tạo

Trong bộ biến tần quang điện mặt trời (PV) và bộ chuyển đổi tuabin gió, các tụ điện màng DC được sử dụng trong mạch liên kết DC. Họ phải hoạt động một cách đáng tin cậy trong nhiều thập kỷ dưới mức sức mạnh dao động và thường trong điều kiện môi trường đầy thách thức. Cuộc sống lâu dài và sự ổn định của họ làm cho chúng phù hợp hoàn hảo cho các ứng dụng năng lượng xanh này, nơi bảo trì và thay thế rất tốn kém và không mong muốn.

Xe điện và hybrid (EV/HEV)

Hệ thống truyền động của xe điện phụ thuộc rất nhiều vào các tụ điện phim DC hiệu suất cao. Chúng được sử dụng trong các bộ biến tần lực kéo chính điều khiển các động cơ, trong bộ sạc trên tàu và trong các bộ chuyển đổi DC-DC. Ở đây, họ phải thể hiện hiệu suất đặc biệt trong môi trường nhiệt độ cao của mui xe và sở hữu tính toàn vẹn cơ học để chịu được rung động liên tục. Đây là một lĩnh vực quan trọng trong đó câu hỏi về Tụ điện phim vs tụ gốm cho tần số cao được giải quyết theo hướng có lợi cho các loại phim do sự ổn định và xử lý điện áp cao hơn của chúng.

Năng lượng xung và thiết bị y tế

Các ứng dụng như máy khử rung tim, máy MRI và hệ thống laser yêu cầu các tụ điện có thể xả một lượng năng lượng rất lớn trong một thời gian cực kỳ ngắn. Các tụ điện phim DC chuyên dụng, thường có thiết kế điện cực kim loại, được thiết kế để đáp ứng các nhu cầu xả xung dữ dội này một cách an toàn và nhiều lần.

Ưu điểm so với các công nghệ tụ điện thay thế

Khi thiết kế một mạch, các kỹ sư có một sự lựa chọn trong số một số công nghệ tụ điện, chủ yếu là gốm, điện phân (nhôm và tantalum), và phim. Mỗi người đều có vị trí của mình, nhưng các tụ điện phim DC cung cấp một tập hợp các lợi thế hấp dẫn khiến chúng trở thành giải pháp ưa thích trong nhiều tình huống. Hiểu những lợi ích này là chìa khóa để đánh giá cao đề xuất giá trị của họ và biện minh cho đặc điểm kỹ thuật của chúng trong các thiết kế trong đó hiệu suất, tuổi thọ và an toàn là tối quan trọng. Phân tích so sánh này sẽ nêu bật lý do tại sao các tụ điện phim thường vượt trội so với các lựa chọn thay thế của họ, cung cấp một lý do rõ ràng hơn cho lựa chọn của họ.

Phim so với tụ điện gốm (MLCCS)

Các tụ điện gốm đa lớp (MLCC) rất phổ biến cho kích thước nhỏ và phản ứng tần số cao tuyệt vời của chúng. Tuy nhiên, đối với nhiều ứng dụng DC, các tụ điện phim có những lợi thế khác biệt, đặc biệt là khi nói đến Tụ điện phim vs tụ gốm cho tần số cao Ứng dụng điện.

• Sự ổn định điện dung: Các tụ điện gốm, đặc biệt là các tụ điện được làm bằng điện môi loại 2 (như X7R, X5R), thể hiện sự thay đổi điện dung đáng kể với điện áp và nhiệt độ thiên vị DC được áp dụng. Các tụ điện phim, đặc biệt là polypropylen, cung cấp các giá trị điện dung ổn định đáng kể trong các điều kiện điện và môi trường khác nhau, rất quan trọng đối với thời gian, lọc và các mạch cộng hưởng.
• Xử lý điện áp: Mặc dù các MLCC điện áp cao tồn tại, các tụ điện phim thường có sẵn hơn và tiết kiệm chi phí cho các ứng dụng DC điện áp cao (ví dụ: trên 500V). Họ cũng không bị ảnh hưởng bởi micro và hiệu ứng áp điện gây ra các tụ điện gốm.
• Chế độ độ tin cậy và thất bại: Các tụ điện phim được biết đến với tài sản "tự phục hồi" của chúng, trong đó một sự cố điện môi cục bộ hóa làm bay hơi hóa kim loại xung quanh, cô lập lỗi và cho phép tụ điện tiếp tục hoạt động. Tụ gốm có thể bị hỏng ngắn mạch, có thể là thảm họa cho mạch.

Phim so với tụ điện điện phân

Tụ điện điện phân nhôm thường được chọn cho điện dung cao trên mỗi khối lượng và hiệu quả chi phí. Tuy nhiên, các tụ điện phim vượt qua chúng trong một số lĩnh vực chính, biện minh cho việc sử dụng chúng trong các ứng dụng đòi hỏi khắt khe hơn.

• Tuổi thọ và tuổi thọ: Tụ điện điện phân có tuổi thọ hạn chế, thường được định lượng trong hàng ngàn giờ, vì chất điện phân của chúng dần dần khô. Tụ điện phim, không có chất điện phân lỏng, tự hào có tuổi thọ hoạt động đặc biệt dài, thường vượt quá 100.000 giờ và không phải chịu các cơ chế bị hao mòn theo cùng một cách.
• Hiệu suất điện: Tụ điện phim có điện trở chuỗi tương đương thấp hơn nhiều (ESR) và hệ số phân tán thấp hơn trên một dải tần số rộng. Điều này làm cho chúng hiệu quả hơn rất nhiều trong các ứng dụng có dòng gợn cao, giảm phát nhiệt và cải thiện hiệu quả hệ thống tổng thể.
• Tính phân cực và độ tin cậy: Tụ điện điện phân được phân cực, có nghĩa là chúng phải được kết nối với sự phân cực DC chính xác hoặc chúng sẽ bị hỏng. Tụ điện phim không phân cực, đơn giản hóa việc cài đặt và loại bỏ nguy cơ thất bại phân cực không chính xác. Hơn nữa, việc xây dựng mạnh mẽ các tụ điện phim khiến chúng ít bị sốc và rung động.

Phân tích này nhấn mạnh lý do tại sao cho Long Life DC Power Film Tụ điện Các yêu cầu, chẳng hạn như trong tự động hóa công nghiệp hoặc cơ sở hạ tầng năng lượng tái tạo, công nghệ phim là sự lựa chọn không rõ ràng đối với chất điện phân.

Đảm bảo độ tin cậy và hiệu suất lâu dài

Chỉ định một tụ điện phim DC chất lượng cao chỉ là một phần của phương trình cho một thiết kế thành công. Đảm bảo độ tin cậy của nó trong tuổi thọ dự định của sản phẩm đòi hỏi phải chú ý cẩn thận đến các điều kiện kích thích, cài đặt và hoạt động. Sự mạnh mẽ vốn có của các tụ điện phim có thể bị xâm phạm bởi việc sử dụng không đúng cách, dẫn đến những thất bại trong lĩnh vực có thể dễ dàng ngăn chặn. Phần này phác thảo các thực tiễn tốt nhất và những cân nhắc chính để tối đa hóa hiệu suất và tuổi thọ của các thành phần này trong các hệ thống điện tử của bạn. Tuân thủ các hướng dẫn này là một thực tiễn được bảo vệ bởi mọi người có uy tín Nhà máy sản xuất tụ điện phim DC và là điều cần thiết để xây dựng các sản phẩm bền và đáng tin cậy.

Thực hành quan trọng của điện áp và nhiệt độ.

Derating là thực tiễn vận hành một thành phần dưới các giới hạn định mức tối đa của nó để tăng cường độ tin cậy và mở rộng tuổi thọ dịch vụ của nó. Đối với các tụ điện màng DC, hai thông số quan trọng nhất đối với Derate là điện áp và nhiệt độ.

• Điện áp Derating: Đây là một thực tiễn tiêu chuẩn và rất được khuyến khích để áp dụng hệ số giảm giá ít nhất 20% cho điện áp DC được xếp hạng của tụ điện. Ví dụ, một tụ điện được đánh giá cho 100V DC không nên chịu các điện áp liên tục trên 80V trong ứng dụng. Biên độ này chiếm các quá độ điện áp, gai và hao mòn điện môi dài hạn, làm giảm đáng kể xác suất phân hủy điện môi.
• Nhiệt độ Derating: Tương tự, tụ điện phải được vận hành ở nhiệt độ thấp hơn nhiệt độ định mức tối đa của nó. Giữ nhiệt độ cốt lõi của tụ điện (nhiệt độ môi trường cộng với nhiệt độ bên trong từ dòng điện gợn) ít nhất 10-20 ° C dưới mức tối đa có thể làm tăng đáng kể tuổi thọ hoạt động của nó. Theo nguyên tắc thông thường, cứ giảm nhiệt độ hoạt động 10 ° C, tuổi thọ của một tụ điện phim xấp xỉ gấp đôi.

Hiểu và thực hiện Cách kiểm tra một Tụ điện phim DC cho thất bại là một phần của quá trình đảm bảo chất lượng mạnh mẽ, nhưng ngăn chặn thất bại thông qua Derating thận trọng là một chiến lược hiệu quả hơn nhiều.

Xử lý, lưu trữ và đề xuất hàn

Quá trình xử lý và lắp ráp vật lý cũng có thể tác động đến hiệu suất của các tụ điện phim. Theo hướng dẫn của nhà sản xuất là tối quan trọng.

• Căng thẳng cơ học: Tránh phải chịu cơ thể tụ điện và đặc biệt là dẫn đến việc uốn cong quá mức hoặc căng thẳng cơ học. Đối với các tụ điện dẫn xuyên tâm, các dây dẫn phải được uốn cong không gần hơn một khoảng cách cụ thể (ví dụ: 3-5 mm) từ việc đóng gói để tránh làm hỏng tiếp xúc bên trong.
• Điều kiện lưu trữ: Tụ điện phim nên được lưu trữ trong một môi trường khô ráo, mát mẻ. Mặc dù chúng ít hút ẩm hơn MLCC, nhưng việc tiếp xúc kéo dài với độ ẩm cao vẫn không mong muốn. Đối với các thiết bị gắn trên bề mặt, điều quan trọng là phải tuân theo các hướng dẫn độ nhạy độ ẩm của nhà sản xuất (MSL) để ngăn chặn "bỏng ngô" trong quá trình hàn lại.
• Hồ sơ hàn: Tuân thủ nghiêm ngặt các hồ sơ thời gian và nhiệt độ hàn được đề xuất được cung cấp trong bảng dữ liệu của nhà sản xuất. Nhiệt quá mức trong quá trình hàn sóng hoặc phản xạ có thể làm hỏng cấu trúc bên trong và làm tan chảy điện môi màng nhựa, làm giảm hiệu suất vĩnh viễn của tụ điện. .
