Hướng dẫn toàn diện về tụ điện làm mát bằng nước: Nâng cao hiệu suất và tuổi thọ

Tìm hiểu nguyên tắc cơ bản của tụ điện làm mát bằng nước

Tụ điện làm mát bằng nước thể hiện một tiến bộ quan trọng trong việc quản lý năng lượng nhiệt trong các hệ thống điện và điện tử công suất cao. Không giống như các bộ phận làm mát bằng không khí, các bộ phận chuyên dụng này tận dụng đặc tính truyền nhiệt vượt trội của nước để tản nhiệt dư thừa, từ đó duy trì nhiệt độ vận hành tối ưu và đảm bảo độ tin cậy cũng như hiệu suất tuyệt vời trong các ứng dụng đòi hỏi khắt khe.

Tụ điện làm mát bằng nước chính xác là gì?

Tụ điện làm mát bằng nước là một linh kiện điện tử thụ động được thiết kế để lưu trữ và giải phóng năng lượng điện, được tích hợp cơ chế làm mát bên trong giúp tuần hoàn nước để loại bỏ nhiệt sinh ra trong quá trình hoạt động. Thiết kế này rất quan trọng trong các ứng dụng trong đó dòng điện gợn sóng cao và chu kỳ phóng điện nhanh tạo ra tải nhiệt đáng kể, nếu không được kiểm soát, có thể làm suy giảm vật liệu điện môi, tăng điện trở nối tiếp tương đương (ESR) và cuối cùng dẫn đến hỏng hóc sớm. Nguyên tắc cốt lõi xoay quanh thực tế là nước có nhiệt dung riêng và độ dẫn nhiệt cao hơn nhiều so với không khí, cho phép nó hấp thụ và mang nhiệt hiệu quả hơn nhiều.

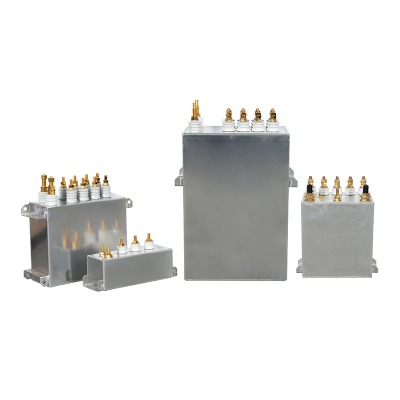

Cấu trúc thường bao gồm vỏ kim loại, thường là đồng hoặc nhôm, chứa phần tử tụ điện (sự kết hợp giữa các điện cực và chất điện môi). Vỏ này được thiết kế với một mê cung hoặc các kênh bên trong cho phép chất làm mát chảy gần các bộ phận tạo nhiệt. Các cổng vào và ra được trang bị để kết nối với hệ thống làm mát bên ngoài. Toàn bộ cụm này được bịt kín để ngăn chặn bất kỳ sự rò rỉ chất làm mát nào vào phần tử tụ điện hoặc ngược lại. Việc lựa chọn chất làm mát có thể khác nhau; trong khi nước khử ion phổ biến do đặc tính nhiệt tuyệt vời và độ dẫn điện thấp, hỗn hợp với glycol hoặc các chất ức chế khác đôi khi được sử dụng để ngăn ngừa sự đóng băng hoặc ăn mòn.

Vai trò quan trọng của việc làm mát trong chức năng của tụ điện

Nhiệt là kẻ thù chính của bất kỳ tụ điện nào. Tuổi thọ của tụ điện tỷ lệ nghịch với nhiệt độ hoạt động của nó; cứ tăng thêm 10°C so với nhiệt độ định mức thì tuổi thọ hoạt động thường giảm đi một nửa. Định luật Arrhenius về tỷ lệ hư hỏng này nhấn mạnh tầm quan trọng của việc quản lý nhiệt hiệu quả. Trong các tụ điện làm mát bằng nước, hệ thống làm mát chủ động sẽ trực tiếp chống lại sự suy giảm nhiệt này. Bằng cách duy trì nhiệt độ lõi trong giới hạn an toàn, các tụ điện này có thể:

• Duy trì xếp hạng hiện tại gợn sóng cao hơn mà không giảm giá trị.
• Duy trì giá trị điện dung và ESR ổn định trong thời gian dài hơn.
• Hoạt động đáng tin cậy trong môi trường nhiệt độ môi trường cao.
• Đạt được tuổi thọ dài hơn đáng kể so với các thiết bị làm mát bằng không khí được đánh giá tương tự.

Điều này khiến chúng không thể thiếu trong những tình huống mà sự cố không phải là một lựa chọn và khi các phương pháp làm mát thụ động đơn giản là không đủ.

Ưu điểm chính của việc triển khai làm mát bằng nước trong hệ thống điện dung

Việc tích hợp công nghệ làm mát bằng nước vào tụ điện mang lại vô số lợi ích trực tiếp chuyển thành những cải tiến ở cấp độ hệ thống. Những ưu điểm này thể hiện rõ nhất trong các ứng dụng mật độ năng lượng cao, nơi không gian bị hạn chế và hiệu quả là điều tối quan trọng.

Quản lý nhiệt và mật độ năng lượng vượt trội

Ưu điểm đáng kể nhất là sự cải thiện đáng kể về khả năng tản nhiệt. Độ dẫn nhiệt của nước gấp khoảng 25 lần so với không khí và nhiệt dung riêng của nó lớn hơn khoảng bốn lần. Điều này có nghĩa là hệ thống làm mát bằng nước có thể loại bỏ cùng một lượng nhiệt với tốc độ dòng thể tích nhỏ hơn nhiều và mức tăng nhiệt độ trong chất làm mát thấp hơn. Do đó, tụ điện làm mát bằng nước cho biến tần công suất cao các hệ thống có thể được thiết kế nhỏ gọn hơn trong khi xử lý cùng một công suất hoặc có thể xử lý công suất cao hơn đáng kể ở cùng một hệ số dạng. Điều này dẫn đến sự gia tăng tổng thể về mật độ năng lượng của toàn bộ hệ thống, một yếu tố quan trọng trong các thiết bị điện tử hiện đại như bộ biến tần năng lượng tái tạo và bộ truyền động động cơ công nghiệp.

Độ tin cậy nâng cao và tuổi thọ hoạt động

Bằng cách liên tục duy trì nhiệt độ hoạt động thấp hơn, tụ điện làm mát bằng nước ít bị căng thẳng về nhiệt hơn. Các quá trình điện hóa dẫn đến sự bay hơi của chất điện phân và sự phân hủy dần dần của chất điện môi bị chậm lại đáng kể. Điều này dẫn đến sự trôi chậm hơn của các thông số chính như điện dung và ESR theo thời gian. Ví dụ, trong đó một tụ điện tiêu chuẩn có thể bị giảm 20% điện dung sau 10.000 giờ ở 85°C, thì một tụ điện tương đương làm mát bằng nước hoạt động ở 55°C có thể chỉ bị tổn thất 5% sau cùng khoảng thời gian, tăng gấp đôi hoặc thậm chí gấp ba tuổi thọ hữu ích của linh kiện một cách hiệu quả và giảm tổng chi phí sở hữu thông qua việc thay thế ít thường xuyên hơn.

Chọn tụ điện làm mát bằng nước phù hợp cho ứng dụng của bạn

Việc lựa chọn một tụ điện làm mát bằng nước thích hợp là một quá trình đòi hỏi phải xem xét cẩn thận các thông số điện, nhiệt và cơ học. Một sai lầm trong lựa chọn có thể dẫn đến hiệu suất không phù hợp hoặc lỗi hệ thống.

Các thông số điện quan trọng

Các thông số kỹ thuật điện chính vẫn là điện dung (µF), định mức điện áp (VDC) và dòng điện gợn sóng (Arms). Tuy nhiên, với việc làm mát, khả năng dòng điện gợn được tăng cường đáng kể. Điều quan trọng là phải tham khảo bảng dữ liệu của nhà sản xuất để hiểu mức dòng điện gợn sóng ở các tốc độ dòng chất làm mát và nhiệt độ khác nhau. các tụ điện làm mát bằng nước ESR thấp đặc biệt được ưa chuộng cho các ứng dụng như bộ biến tần và hệ thống sưởi cảm ứng, vì ESR thấp giúp giảm thiểu sinh nhiệt nội tại (tổn thất I2R), giúp công việc của hệ thống làm mát dễ dàng hơn và cải thiện hiệu suất tổng thể. Hơn nữa, giá trị điện dung phải ổn định trong phạm vi tần số và nhiệt độ dự định của ứng dụng.

Cân nhắc về nhiệt và cơ học

Điện trở nhiệt từ lõi tụ điện đến chất làm mát (Rth) là một thông số quan trọng. Rth thấp hơn cho thấy thiết kế hiệu quả hơn giúp truyền nhiệt vào chất làm mát hiệu quả hơn. Thông số này phụ thuộc vào kết cấu bên trong, vật liệu được sử dụng và tốc độ dòng chảy của chất làm mát. Tốc độ dòng chảy yêu cầu và độ giảm áp suất trên tụ điện phải tương thích với bơm hệ thống làm mát hiện có. Về mặt vật lý, các loại đầu nối (cổng ren cho ống mềm) và hướng của chúng phải tương thích với cách bố trí của hệ thống. Ví dụ, một tụ điện làm mát bằng nước nhỏ gọn để sưởi ấm cảm ứng không chỉ phải có thông số kỹ thuật điện phù hợp mà còn phải có kiểu dáng phù hợp với những khu vực thường xuyên chật chội của nguồn điện sưởi ấm cảm ứng.

Các ứng dụng công nghiệp đa dạng của tụ điện làm mát bằng nước

Những lợi ích độc đáo của tụ điện làm mát bằng nước khiến chúng trở thành thành phần được lựa chọn trong nhiều ngành công nghiệp nặng. Khả năng xử lý các ứng suất điện cực lớn trong khi vẫn mát là nền tảng cho độ tin cậy của nhiều công nghệ hiện đại.

Điện tử công suất và năng lượng tái tạo

Trong lĩnh vực năng lượng tái tạo, các bộ biến tần năng lượng mặt trời và gió quy mô lớn sẽ chuyển đổi nguồn DC thành nguồn AC tương thích với lưới điện. Quá trình này bao gồm tần số chuyển mạch cao và dòng điện gợn đáng kể trong tụ điện liên kết DC. Đây, Tụ điện liên kết DC làm mát bằng nước các đơn vị được triển khai để đảm bảo sự ổn định và tuổi thọ. Chúng xử lý dòng điện gợn sóng cao trong khi hệ thống làm mát tích hợp giữ chúng ở nhiệt độ ổn định, ngăn chặn sự thoát nhiệt và đảm bảo dịch vụ đáng tin cậy trong nhiều thập kỷ với mức bảo trì tối thiểu, điều này rất quan trọng đối với các công trình lắp đặt ở xa và không thể tiếp cận như trang trại gió ngoài khơi.

Quá trình gia nhiệt và nấu chảy công nghiệp

Hệ thống gia nhiệt và nấu chảy cảm ứng hoạt động ở tần số cao (từ kHz đến MHz) và mức công suất rất cao (thường lên đến megawatt). Các tụ điện trong thùng được sử dụng trong mạch cộng hưởng của các hệ thống này phải chịu dòng điện cực lớn và trường điện từ cường độ cao. MỘT tụ điện làm mát bằng nước công nghiệp cho lò nấu chảy được thiết kế đặc biệt cho môi trường khắc nghiệt này. Cấu trúc chắc chắn và khả năng làm mát hiệu quả của nó ngăn ngừa sự cố điện môi dưới áp lực điện và nhiệt cực cao, cho phép hoạt động liên tục trong các xưởng đúc và nhà máy gia công kim loại để nấu chảy, rèn và xử lý nhiệt kim loại.

Thiết bị y tế và khoa học

Các ứng dụng năng lượng cao không chỉ giới hạn ở ngành công nghiệp nặng. Các thiết bị như máy chụp ảnh cộng hưởng từ (MRI) và máy gia tốc hạt đòi hỏi hệ thống điện cực kỳ ổn định và mạnh mẽ. Tụ điện làm mát bằng nước được sử dụng trong bộ khuếch đại gradient và bộ khuếch đại RF của các thiết bị này, trong đó độ ổn định và độ tin cậy của chúng là không thể thay đổi để đảm bảo chẩn đoán chính xác và đo lường khoa học.

Phân tích so sánh: Làm mát bằng nước và làm mát bằng không khí cho tụ điện

Để thực sự đánh giá cao giá trị của tụ điện làm mát bằng nước, việc so sánh trực tiếp với các phương pháp làm mát bằng không khí truyền thống là điều cần thiết. Sự khác biệt là đáng kể và tác động đến hầu hết mọi khía cạnh của thiết kế và vận hành hệ thống.

Bảng sau đây nêu ra những điểm khác biệt chính giữa hai phương pháp làm mát này:

Như bảng minh họa, sự lựa chọn không phải là cái nào tốt hơn về mặt tổng thể mà là cái nào phù hợp hơn cho ứng dụng cụ thể. Làm mát bằng nước là sự lựa chọn rõ ràng để vượt qua ranh giới về sức mạnh và độ tin cậy.

Các phương pháp hay nhất về cài đặt, bảo trì và tích hợp hệ thống

Việc lắp đặt đúng cách và bảo trì cẩn thận là điều tối quan trọng để nhận ra đầy đủ lợi ích và tuổi thọ của tụ điện làm mát bằng nước. Việc bỏ qua những khía cạnh này có thể dẫn đến rò rỉ, tắc nghẽn, ăn mòn và hỏng hóc nghiêm trọng.

Kỹ thuật cài đặt thích hợp

Việc lắp đặt cơ học phải chắc chắn nhưng không được làm biến dạng vỏ tụ điện, vì điều này có thể gây căng thẳng cho các mối hàn và vòng đệm. Điều quan trọng là phải tuân theo các giá trị mô-men xoắn do nhà sản xuất chỉ định cho bất kỳ phần cứng lắp đặt nào. Các kết nối hệ thống ống nước đòi hỏi sự chú ý cẩn thận. Sử dụng các vòng đệm thích hợp (ví dụ: vòng chữ O, vòng đệm) và tránh siết quá chặt các phụ kiện, có thể làm hỏng các cổng. Tụ điện phải được đặt ở vị trí sao cho không khí có thể dễ dàng được loại bỏ khỏi các kênh bên trong của nó trong quá trình nạp hệ thống. Lý tưởng nhất là các cổng nên được định hướng thẳng đứng hướng lên trên. Vòng làm mát phải bao gồm một bộ lọc để bẫy các hạt có thể làm tắc nghẽn các đoạn hẹp bên trong của tụ điện.

Bảo trì và giám sát liên tục

Một lịch trình bảo trì phòng ngừa là cần thiết. Chất làm mát phải được kiểm tra thường xuyên về chất lượng, bao gồm độ pH, độ dẫn điện và sự hiện diện của chất ức chế. Chất làm mát bị xuống cấp có thể dẫn đến ăn mòn và mạ bên trong, làm giảm đáng kể hiệu quả làm mát và có thể gây chập điện. Hệ thống phải được súc rửa định kỳ và đổ đầy lại chất làm mát mới, thích hợp (ví dụ: nước khử ion có phụ gia chống ăn mòn). Thường xuyên kiểm tra tất cả các ống, kẹp và phụ kiện xem có dấu hiệu mòn, nứt hoặc rò rỉ không. Việc theo dõi nhiệt độ chất làm mát đi vào và ra khỏi tụ điện có thể cung cấp thông tin chẩn đoán có giá trị; delta-T tăng (chênh lệch nhiệt độ) có thể cho thấy dòng chảy giảm do tắc nghẽn hoặc sự cố máy bơm, hoặc sự sinh nhiệt tăng lên từ chính tụ điện, báo hiệu khả năng hỏng hóc sắp xảy ra.

Khắc phục sự cố thường gặp trong hệ thống tụ điện làm mát bằng nước

Ngay cả với một thiết kế và lắp đặt hoàn hảo, các vấn đề vẫn có thể phát sinh. Hiểu cách chẩn đoán các vấn đề thường gặp là chìa khóa để giảm thiểu thời gian ngừng hoạt động.

Xác định và giải quyết rò rỉ chất làm mát

Rò rỉ là dạng hư hỏng ngay lập tức và rõ ràng nhất. Nếu phát hiện chất làm mát, hệ thống phải được tắt ngay lập tức để tránh làm hỏng các bộ phận điện. Kiểm tra trực quan tất cả các kết nối bên ngoài và thân tụ điện để tìm nguồn. Những rò rỉ nhỏ ở các phụ kiện thường có thể được giải quyết bằng cách siết chặt mối nối hoặc thay thế vòng đệm. Tuy nhiên, nếu rò rỉ xuất phát từ chính thân tụ điện (vết nứt hoặc mối hàn bị hỏng), thì phải thay thế thiết bị này. Sử dụng máy kiểm tra áp suất trên vòng làm mát trong quá trình bảo trì có thể giúp xác định những rò rỉ chậm mà không thể nhìn thấy ngay lập tức.

Giải quyết vấn đề giảm hiệu suất làm mát

Nếu tụ điện chạy nóng hơn bình thường thì nguyên nhân cốt lõi thường liên quan đến hệ thống làm mát chứ không phải do tụ điện. Đầu tiên, kiểm tra tốc độ dòng nước làm mát; bộ lọc bị tắc, máy bơm bị hỏng hoặc khóa khí trong vòng lặp có thể làm giảm lưu lượng nghiêm trọng. Tiếp theo, kiểm tra chất lượng nước làm mát; chất làm mát bị bẩn có độ dẫn điện cao hoặc tăng trưởng sinh học có thể lắng cặn trên bề mặt bên trong, hoạt động như chất cách nhiệt. Bộ trao đổi nhiệt bên ngoài (bộ tản nhiệt) cũng cần được kiểm tra để đảm bảo nó thải nhiệt ra môi trường một cách hiệu quả (ví dụ: nó không bị bám bụi). Nếu tất cả những điều này bị loại trừ, bản thân tụ điện có thể bị hỏng, biểu hiện là sự gia tăng Điện trở nối tiếp tương đương (ESR), tạo ra nhiều nhiệt hơn cho cùng một dòng điện. Đo ESR của tụ điện có thể xác nhận điều này.

Tương lai của công nghệ làm mát tụ điện

Sự tiến hóa của tụ điện làm mát bằng nước đang diễn ra, được thúc đẩy bởi nhu cầu không ngừng về công suất cao hơn, kích thước nhỏ hơn và độ tin cậy cao hơn. Xu hướng trong tương lai hướng tới việc tích hợp các tính năng giám sát thông minh trực tiếp vào cụm tụ điện. Các cảm biến để đo nhiệt độ, áp suất bên trong theo thời gian thực và thậm chí cả ESR có thể cung cấp dữ liệu bảo trì dự đoán, cảnh báo cho bộ điều khiển hệ thống về các vấn đề sắp xảy ra trước khi chúng gây ra thời gian ngừng hoạt động. Hơn nữa, nghiên cứu về vật liệu điện môi mới có tổn thất thấp hơn và khả năng chịu nhiệt độ cao hơn sẽ phối hợp với các kỹ thuật làm mát tiên tiến để tạo ra thế hệ giải pháp lưu trữ năng lượng điện dung cực cao tiếp theo.
